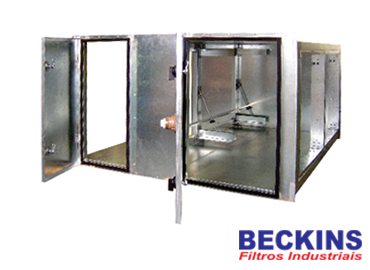

Caixas de Filtragem de Ar para Dutos – CDA
As Caixas de Filtragem de Ar para dutos com 1 estágio de filtragem, modelo CDA, são fixadas através de flanges na entrada e saída do ar ou acopladas diretamente nas Caixas de Filtragem CDGF.
Possuem caixilhos adequados para fixação dos filtros e possuem porta de inspeção para manutenção e substituição dos filtros.
Modelos
CDA
São fabricados em chapa galvanizada ou inox.
Os filtros adequados para instalçao nas caixas de filtragem CDA são os filtros de ar HEPA (Absolutos) B-FAC ou filtros de ar carvão ativado B-CAR.
Características
- Possuem porta estanque de inspeção com dobradiças e fechos rápidos que facilitam a manutenção.
- Fabricadas em forma modular com arranjos a partir de 1×1 até 4×4, versão plana;
- Indicamos a utilização de manômetro diferencial de pressão em coluna “U” para acompanhar a saturação e vida útil dos filtros utilizados.
Desenho Técnico
Especificações Técnicas
| Dimensões (mm) L x A | Vazão m³/h | Modulação | Nº de Filtros | Peso kg |
|---|---|---|---|---|
| 700 X 700 | 3400 | 1 x 1 | 1 | 38 |
| 1340 X 700 | 6800 | 2 x 1 | 2 x 1 | 55 |
| 1980 X 700 | 10200 | 3 x 1 | 3 x 1 | 63 |
| 2620 X 700 | 13600 | 4 x 1 | 4 x 1 | 88 |
| 700 X 1340 | 6800 | 1 x 2 | 2 x 1 | 55 |
| 1340 X 1340 | 13600 | 2 x 2 | 4 x 1 | 80 |
| 1980 X 1340 | 20400 | 3 x 2 | 6 x 1 | 89 |
| 2620 X 1340 | 27200 | 4 x 2 | 8 x 1 | 110 |
| 700 X 1980 | 10200 | 1 x 3 | 1 x 3 | 63 |
| 1340 X 1980 | 20400 | 2 x 3 | 6 x 1 | 89 |
| 1980 X 1980 | 30600 | 3 x 3 | 9 x 1 | 105 |
| 2620 X 1980 | 40800 | 4 x 3 | 12 x 1 | 125 |
| 700 X 2620 | 13600 | 1 x 4 | 1 x 4 | 88 |
| 1340 X 2620 | 27200 | 2 x 4 | 8 x 1 | 110 |
| 1980 X 2620 | 40800 | 3 x 4 | 12 x 1 | 125 |
| 2620 X 2620 | 54400 | 4 x 4 | 16 x 1 | 140 |
Arranjos especiais, consultar nosso departamento técnico / comercial.
Temos caixas especiais com pontos para injeção de PAO e acesso para teste de estanqueidade. Consulte nosso departamento técnico / comercial.
Faça o download da documentação das Caixas de Filtragem de Ar para Dutos Modelo CDA Beckins
