Filtros para Central de Ar Speedmaster – Máquinas Gráficas
Classe de filtragem G4 e M5 (ABNT/EN779)

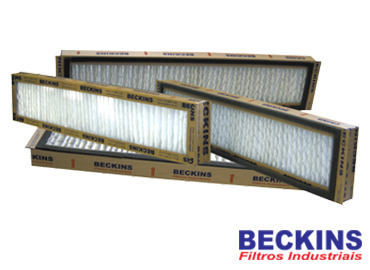

Os Filtros para Central de Ar Speedmaster – Máquinas Gráficas são fabricados com meio filtrante em manta de fibra sintética plissada e indicado para grandes vazões de ar com pouco espaço físico, pois possuem uma superfície de filtragem estendida.
A moldura dos filtros para central de ar speedmaster é feita de papelão vincado – Modelo BPL ou moldura estampada – Modelo BPL/B, garantindo excelente resistência mecânica com baixa perda de pressão.
São conhecidos como filtros zig zag, filtros sanfonados ou filtros corrugados.
Características
- Classe de filtragem G4 / M5 (ABNT/EN779);
- Alta capacidade de retenção de particulado grosso;
- São fabricados em diversas dimensões e espessuras
- Temperatura máxima de trabalho 50 °C;
- Umidade relativa máxima 80%.
Principais Aplicações
- Utilizados em Máquinas Gráficas.
Especificações Técnicas
| Modelos | Dimensões⁽¹⁾ (mm) | Perda de Carga Inicial (Pa) | Perda de Carga Final(Pa) | Vazão Nominal⁽²⁾ (m³/h) |
|---|---|---|---|---|
| BPL | 295 x 295 | 80 | 300 | 800 |
| BPL | 295 x 595 | 80 | 300 | 1600 |
| BPL | 395 x 495 | 80 | 300 | 1800 |
| BPL | 395 x 623 | 80 | 300 | 2250 |
| BPL | 495 x 495 | 80 | 300 | 2200 |
| BPL | 495 x 595 | 80 | 300 | 2650 |
| BPL | 495 x 623 | 80 | 300 | 2800 |
| BPL | 595 x 595 | 80 | 300 | 3200 |
| BPL/B | 295 x 595 | 80 | 300 | 1600 |
| BPL/B | 495 x 495 | 80 | 300 | 2200 |
| BPL/B | 595 x 595 | 80 | 300 | 3200 |
⁽¹⁾Espessura dos filtros de ar descartáveis: 25, 50 ou 100 mm;
* L – Largura x A – Altura
* L – Largura x A – Altura
⁽²⁾Dados referentes ao filtro padrão, obtidos sob condições de teste a 2,5 m/s
OBS: Para fabricação em outras medidas, consulte nosso departamento técnico.
