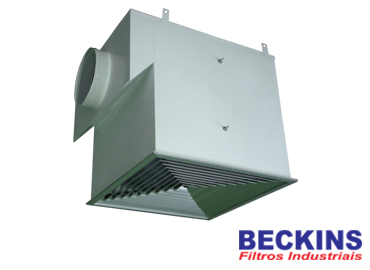

Caixas Filtrantes de Ar Terminal para Filtros Absolutos HEPA
As Caixas Filtrantes de Ar Terminal para Filtros Absoluto HEPA, modelo B-CT, são utilizadas em sistemas de insuflamento de ar em salas limpas com a finalidade de garantir a qualidade do ar interno. São fabricadas em chapa de aço e pintadas em epóxi (interna e externamente) na cor branca e fornecidas com chapa difusora de ar ou difusor de alumínio anodizado de 4 vias.
A entrada de ar pode ser lateral ou superior, redonda ou retangular de acordo com a necessidade do projeto.
Sob consulta, podemos fornecer com tomador de pressão e ponto de injeção de PAO na saída do ar (Acesso pela sala limpa).
Modelo
Características
- São utilizadas em locais com a necessidade de alto grau de pureza do ar ou na descarga de aerossóis tóxicos ou perigosos;
- São utilizadas com filtros HEPA classe de filtragem H13 / H14 / U15 (Norma Européia EN 1822);
- Atendem as vazões de ar de 200 a 1280 m³/h;
- Possuem sistemas de vedação através de borracha ou gel;
- São projetados para garantir a perfeita estanqueidade no conjunto caixa / filtro e distribuição uniforme do ar.
Principais Aplicações
- Centros Cirúrgicos;
- Laboratórios;
- Indústrias Farmacêuticas;
- Salas Limpas;
- Outras aplicações.
Desenho Técnico
Especificações Técnicas
| Modelo | Vazão do Ar (m³/h) | Dimensão do Filtro (mm) | B * (mm) | L * (mm) | A * (mm) | C * (mm) | H * (mm) |
|---|---|---|---|---|---|---|---|
| B-CT-01 | 200 | 305 x 305 x 75 | 323 | 323 | 100 | 258 | 400 |
| B-CT-02 | 450 | 457 x 457 x 75 | 475 | 475 | 100 | 410 | 400 |
| B-CT-03 | 800 | 610 x 610 x 75 | 628 | 628 | 100 | 560 | 400 |
| B-CT-04 | 1280 | 610 x 610 x 292 | 628 | 628 | 100 | 560 | 600 |
* Dimensões da Caixa
– As dimensões A x C são para bocas retangulares. Para bocas redondas (Superior ou lateral) as dimensões deverão ser fornecidas pelo cliente.
