Filtros de Ar Plissados

Classe de filtragem G4 e M5 (ABNT/EN779)

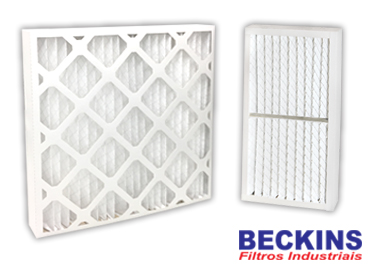

Os Filtros de Ar Plissados Beckins, modelos BPL e BPL-B, são fabricados com meio filtrante em manta de fibra sintética plissada e indicado para grandes vazões de ar com pouco espaço físico, pois possuem uma superfície de filtragem estendida.

A moldura dos filtros de ar plissados é feita de papelão vincado – Modelo BPL ou moldura estampada – Modelo BPL/B, garantindo excelente resistência mecânica com baixa perda de pressão.

São conhecidos como filtros zig zag, filtros sanfonados ou filtros corrugados.

Conheça também nossa linha completa de Filtros de Ar

Modelos

BPL

BPL – B

Classes de Filtragem

G4 e M5 (ABNT – NBR-16101)

Características

Alta capacidade de retenção de particulado grosso;
São fabricados em diversas dimensões e espessuras
Temperatura máxima de trabalho 50 °C;
Umidade relativa máxima 80%.

Principais Aplicações

Filtragem do ar externo em sistemas de ventilação;
Filtragem do ar em data centers e equipamentos de telecomunicações;
Pré-filtragem para filtros finos e absolutos;
Aplicações que precisam obter proteção em particulado grosso;
Utilizados em painéis de filtragem e caixas de ventilação

Especificações Técnicas

Modelos	Dimensões⁽¹⁾ (mm)	Perda de Carga Inicial (Pa)	Perda de Carga Final(Pa)	Vazão Nominal⁽²⁾ (m³/h)
BPL	295 x 295	80	300	800
BPL	295 x 595	80	300	1600
BPL	395 x 495	80	300	1800
BPL	395 x 623	80	300	2250
BPL	495 x 495	80	300	2200
BPL	495 x 595	80	300	2650
BPL	495 x 623	80	300	2800
BPL	595 x 595	80	300	3200
BPL/B	295 x 595	80	300	1600
BPL/B	495 x 495	80	300	2200
BPL/B	595 x 595	80	300	3200

⁽¹⁾Espessura dos filtros de ar descartáveis: 25, 50 ou 100 mm;
* L – Largura x A – Altura

⁽²⁾Dados referentes ao filtro padrão, obtidos sob condições de teste a 2,5 m/s

OBS: Para fabricação em outras medidas, consulte nosso departamento técnico.

Faça o download da documentação dos Filtros de Ar Plissados Beckins
