Painéis de Filtragem de Ar Plano

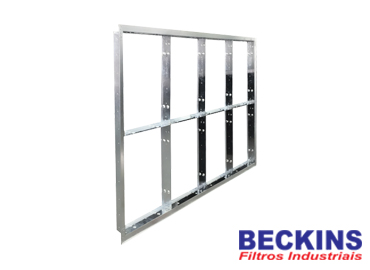

Os Painéis de Filtragem de Ar Planos Beckins, modelo BPP, são fabricados com caixilhos modulares 610 x 610 mm ou 305 x 610 mm em chapa de aço galvanizada ou inox. Possuem presilhas especialmente desenvolvidas com molas de pressão para fixação dos filtros, o que proporciona perfeita vedação do equipamento.
Principais filtros de ar utilizados: Filtros Porta Mantas, FIltros BP / BV, Filtros BPL / BPL-B, Filtros Finos B-CEP, Filtros Multibolsas , entre outros…
Características
- Os filtros utilizados devem atender espessuras de 25 a 50 mm;
- Permitem a instalação de 1 estágio (Simples filtragem) ou 2 estágios de filtragem (Dupla filtragem);
- De acordo com a vazão de ar do projeto, são fabricados em módulos que variam de 1 x 1 (3200 m³/h) até 10 x 5 (160000 m³/h) – Veja a tabela de especificações técnicas.
Principais Aplicações
- Os painéis de filtragem de ar planos Beckins são utilizados em sistemas de insuflamento e exaustão de ar.
Desenho Técnico
Especificações Técnicas
| Dimensões (mm) L x A | Vazão m³/h | Modulação | Nº de Filtros | Peso kg |
|---|---|---|---|---|
| 610 x 610 | 3200 | 1 x 1 | 1 | 4 |
| 1220 x 610 | 6400 | 2 x 1 | 2 | 8 |
| 1830 x 610 | 9600 | 3 x 1 | 3 | 24 |
| 2440 x 610 | 12800 | 4 x 1 | 4 | 16 |
| 3050 x 610 | 16000 | 5 x 1 | 5 | 20 |
| 3660 x 610 | 19200 | 6 x 1 | 6 | 24 |
| 4270 x 610 | 22400 | 7 x 1 | 7 | 28 |
| 4880 x 610 | 25600 | 8 x 1 | 8 | 32 |
| 5490 x 610 | 28800 | 9 x 1 | 9 | 36 |
| 6100 x 610 | 32000 | 10 x 1 | 10 | 40 |
| 610 x 1220 | 6400 | 1 x 2 | 2 | 8 |
| 1220 x 1220 | 12800 | 2 x 2 | 4 | 16 |
| 1830 x 1220 | 19200 | 3 x 2 | 6 | 24 |
| 2440 x 1220 | 25600 | 4 x 2 | 8 | 32 |
| 3050 x 1220 | 32000 | 5 x 2 | 10 | 40 |
| 3660 x 1220 | 38400 | 6 x 2 | 12 | 48 |
| 4270 x 1220 | 44800 | 7 x 2 | 14 | 56 |
| 4880 x 1220 | 51200 | 8 x 2 | 16 | 64 |
| 5490 x 1220 | 57600 | 9 x 2 | 18 | 72 |
| 6100 x 1220 | 64000 | 10 x 2 | 20 | 80 |
| 610 x 1830 | 9600 | 1 x 3 | 3 | 12 |
| 1220 x 1830 | 19200 | 2 x 3 | 6 | 24 |
| 1830 x 1830 | 28800 | 3 x 3 | 9 | 36 |
| 2440 x 1830 | 38400 | 4 x 3 | 12 | 48 |
| 3050 x 1830 | 48000 | 5 x 3 | 15 | 60 |
| 3660 x 1830 | 57600 | 6 x 3 | 18 | 72 |
| 4270 x 1830 | 67200 | 7 x 3 | 21 | 84 |
| 4880 x 1830 | 76800 | 8 x 3 | 24 | 96 |
| 5490 x 1830 | 86400 | 9 x 3 | 27 | 108 |
| 6100 x 1830 | 96000 | 10 x 3 | 30 | 120 |
| 610 x 2440 | 12800 | 1 x 4 | 4 | 16 |
| 1220 x 2440 | 25600 | 2 x 4 | 8 | 32 |
| 1830 x 2440 | 38400 | 3 x 4 | 12 | 48 |
| 2440 x 2440 | 51200 | 4 x 4 | 16 | 64 |
| 3050 x 2440 | 64000 | 5 x 4 | 20 | 80 |
| 3660 x 2440 | 76800 | 6 x 4 | 24 | 96 |
| 4270 x 2440 | 89600 | 7 x 4 | 28 | 112 |
| 4880 x 2440 | 102400 | 8 x 4 | 32 | 128 |
| 5490 x 2440 | 115200 | 9 x 4 | 36 | 144 |
| 6100 x 2440 | 128000 | 10 x 4 | 40 | 160 |
| 610 x 3050 | 16000 | 1 x 5 | 5 | 20 |
| 1220 x 3050 | 32000 | 2 x 5 | 10 | 40 |
| 1830 x 3050 | 48000 | 3 x 5 | 15 | 60 |
| 2440 x 3050 | 64000 | 4 x 5 | 20 | 80 |
| 3050 x 3050 | 80000 | 5 x 5 | 25 | 100 |
| 3660 x 3050 | 9600 | 6 x 5 | 30 | 120 |
| 4270 x 3050 | 112000 | 7 x 5 | 35 | 140 |
| 4880 x 3050 | 128000 | 8 x 5 | 40 | 160 |
| 5490 x 3050 | 144000 | 9 x 5 | 45 | 180 |
| 6100 x 3050 | 160000 | 10 x 5 | 50 | 200 |
Arranjos especiais, consultar nosso departamento técnico / comercial.
